一、概述
螺旋式砂水分离器适用于污水处理厂（站）的沉砂池，是污水处理中用于处理砂水混合液的设备。
二、工作原理
砂水分离器设备一般安装倾角在20°-30°之间，砂水混合液从进水管进入本设备，混合液通过分离机上部的聚集器，在水流的作用下，使混合液中的砂粒与有机物进行分离，砂、水进入集砂槽中，比重较大的颗粒（如砂粒）由于自重而下降沉积于螺旋槽底部，在螺旋叶片的推动下，物料沿斜置的U型槽底部提升，离开液面后，继续上移一段距离，砂粒中的水分逐渐在螺旋槽和叶片的空隙中流回水箱，砂粒液逐渐干化到出料口处，依靠自重落入其它输送装置。上清液则不断的从排水堰溢出管道流出，有机物在水流漩涡的作用下，则从聚集器的上顶流出，通过管道回流至污水井中，从而达到砂水分离的目的。
三、技术性能
分离效率可达96%-98%，可分离出粒径≥0.2mm的颗粒；
采用无轴螺旋，无水中轴承，其结构设计保证物料流通，无堵塞，维护方便；
减速器为先进的轴装式，不用联轴器，安装对中方便。
盛水箱体具有足够的强度和刚度，采用连续焊接工艺，无渗漏现象。

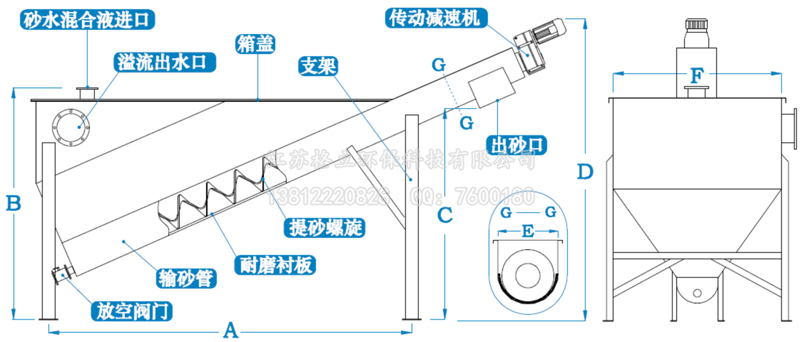

四、外形示意图
参数表
型号 项目 | GSF-260 | GSF-320 | GSF-360 |
处理量 | 5-12L/S | 12-20L/S | 20-27L/S |
A | 2700 | 2800 | 3900 |
B | 1700 | 1800 | 2200 |
C | 1600 | 1750 | 2150 |
D | 2100 | 2400 | 3000 |
E | 260 | 320 | 360 |
F | 1200 | 1300 | 1400 |
