一、概述
GDAT三腔式自动加药装置是一个自动、连续式的絮凝剂溶配装置，配制溶液范围为0-5000升/时，浓度为0.1％-0.3％。干粉絮凝剂从螺旋推进器内进入速溶器内与清水进行预混，被湿润的物料进入配制槽进行搅拌稀释，按要求浓度进行配制；配制过程中，进水量在流量计观测下必须相对稳定，从而保证在整个工作过程中，配制溶液浓度不变。配制溶液从配制槽经熟化槽再进入储存槽，当储存槽液位处于高位时，配制过程自动停止，加药液过程继续，当溶液下降到中液位时，重新自动启动配料过程。配制槽和熟化槽均设置搅拌器，充分保证絮凝剂的稀释和熟化。另外，储存槽溶液不足时会触及下液位报警系统，所有系统均停止并报警。本装置是由具有自动化程度高、性能稳定、工作可靠菜单操作简单等特点。
二、产品特点
1、自动化程度高，操作简单、方便。
2、系统稳定可靠，有故障时相关设备会自动按要求停止，同时发出报警信号。
3、采用螺旋给料器投加粉体，可手动调速，保证投料均匀、分散、精度高。
4、在规定的生产量及连续投液条件下，其配制浓度为0.1％-0.5％。
5、干粉不足、药液不足时均能发出报警信号。
6、采用微型振动马达防干粉仓内架桥。
7、预混器加速粉料的水化作用。
三、外形示意图
四、 设备配置说明
标准配置 | 9、进水流量计（管式） |
1、三腔式预调、熟化、成药箱体 | 10、进水电磁阀 |
2、干粉投加箱 | 11、管阀件组合 |
3、干粉速溶装置 | 12、控制箱（本地控制含远程控制接口） |
4、手调式干粉加药器 | 可选配置 |
5、干粉仓振动器 | 1、药粉加热装置 |
6、干粉断料报警器 | 2、进水电磁流量计 |
7、混合搅拌机 | 3、高浓度液态稀释系统 |
8、成药液位控制计 | 4、药液投加泵 |
五、技术参数表
型号 | 泡药量（L/H） | 箱体有效总容积（m³） | 总功率（kw） |
GDAT1000 | 1000 | 1.5 | 2 |
GDAT1500 | 1500 | 2 | 2.8 |
GDAT2000 | 2000 | 2.5 | 2.8 |
GDAT2500 | 2500 | 3 | 3.85 |
GDAT3000 | 3000 | 3.5 | 3.85 |
GDAT3500 | 3500 | 4 | 3.85 |
GDAT4000 | 4000 | 4.5 | 5.05 |
GDAT5000 | 5000 | 5.5 | 5.05 |

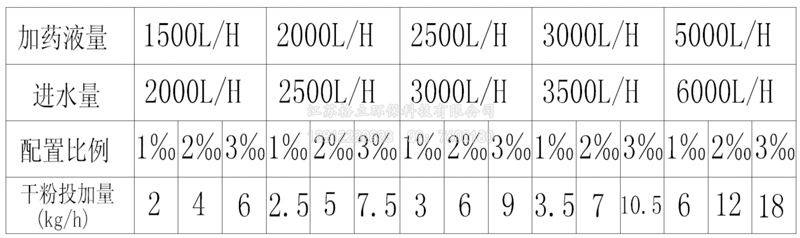

六、进水及投药量表
