一、产品简介
ZBG型周边传动刮泥机广泛应用于给排水、市政工程中沉淀池污泥的刮集和排除，按其结构可分为单周边传动刮泥机和双周边传动刮泥机。
二、结构形式
ZBG型周边传动刮泥机主要由稳流筒、集电装置、中心支座。工作桥（主梁）、刮泥机构、排渣机构、驱动装置、行走装置和电控箱等部分组成。
中心支座由固定支承座、回转轴承和机架组成，可同时承受轴向力、径向力和倾覆力矩。集电装置采用滑环式集电装置，由集电环和电刷架组成。浮渣刮板。浮渣耙板、浮渣漏斗组成排渣机构，能有效地清除水面浮渣。工作桥是连接中心支座和行走端梁的大型部件，其上有走道板和栏杆，钢梁的下面连接刮泥结构，排渣机构等，在行走装置的带动下来完成刮泥、排渣工作。
原水从池底经中心支墩上部流出，并经稳流筒配水后，呈辐射流向池子周边集水槽出水，随着辐向流速的降低，原水中的悬浮物被分离而沉降于池底。工作桥以中心支座为圆心，带动刮泥、排渣机构，在驱动装置驱动下将污泥刮集至沉淀池中心集泥槽，依靠水压或泵排出池外，上部浮渣由刮渣板同步刮至排渣斗排出。
三、技术参数
型号 | 池径D （m） | 池深H （m） | 周边线速 (m/min) | 驱动功率 (KW) |
ZBG-20 | 20 | 3.5 | 1.36 | 1.1 |
ZBG-25 | 25 | 3.5 | 1.70 | 1.5 |
ZBG-30 | 30 | 4.0 | 2.04 | 2.2 |
ZBG-38 | 38 | 4.0 | 2.58 | 1.1×2 |
ZBG-45 | 45 | 4.5 | 3.05 | 1.5×2 |
ZBG-50 | 50 | 4.5 | 3.38 | 2.2×2 |

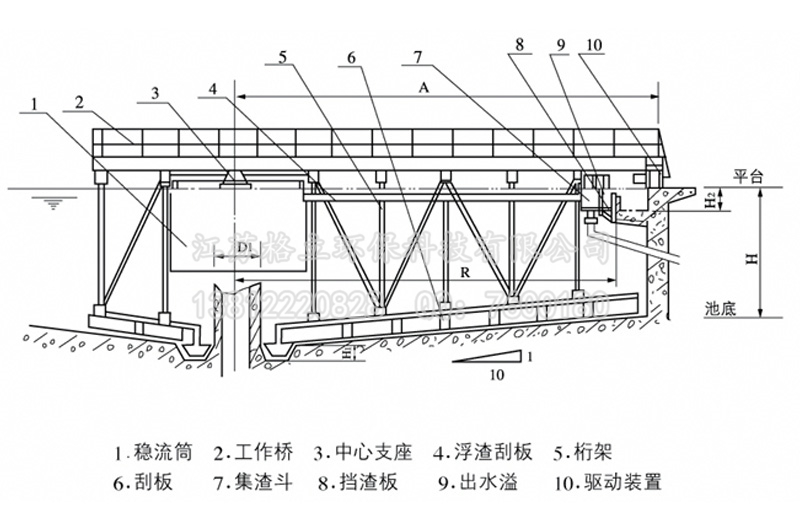

四、外形示意图
五、主要特点
1、传动装置进行了优化设计，效率更高，外形更趋美观，可按照用户要求配进口减速机或轴装式减速机，更美观耐用。
2、该设备处理量大，刮集污泥效果好。
3、该设备结构紧凑，占地面积小，操作维护方便。
4、该设备运行平稳，刮泥、刮浮渣能同时进行，能耗省。
