一、 概述
行车式吸泥机是给水工程中平流式沉淀池和污水处理工程中二次平流式沉淀池等专用排泥设备。该机可以克服活性污泥比重小含水率高而难以刮集的困难，目前我厂生产的桁架式吸泥机分为斜板（管）虹吸式吸泥机、不带斜板（管）吸泥机和泵吸式吸泥机等三种。
二、工作原理
吸泥机可根据用户要求，选择虹吸式或泵吸式，虹吸式采用潜水泵配水射器或真空泵来形成真空，泵吸式直接采用潜污泵抽取沉淀池污泥，利用沉淀池与排泥槽内的液位差排泥。该机可边行走边吸泥，可依据泥量的多少来确定排泥次数，排泥效率高，操作方便。
三、主要技术参数
池宽(m) | 吸泥机轮距(m) | 工作桥宽度(m) | 行车速度(m/min) | 驱动功率(kw) | 泵吸式排泥量(mэ/h) | 泵吸式吸泥泵功率(kw) | 配用轻轨(kg/m) |
4 | 1.2 | 0.80 | 0.37 | 20-35 | 3 | 15 | |
6 | 1.6 | 0.80 | 2×0.37 | 2×(15-30) | 2×1.5 | ||
8 | 1.8 | 1.00 | 2×(20-35) | 2×3.0 | |||
10 | 2.0 | 1.20 | 2×(50-70) | 2×3.0 | 18 | ||
12 | 2.2 | 1.20 | |||||
14 | 2.2 | 1.25 | 2×0.55 | ||||
16 | 2.4 | 1.50 | 3×(50-70) | 3×3.0 | |||
18 | 2.4 | 1.50 | 2×0.75 | ||||
20 | 2.6 | 1.80 | 4×(50-70) | 4×3.0 | 24 |

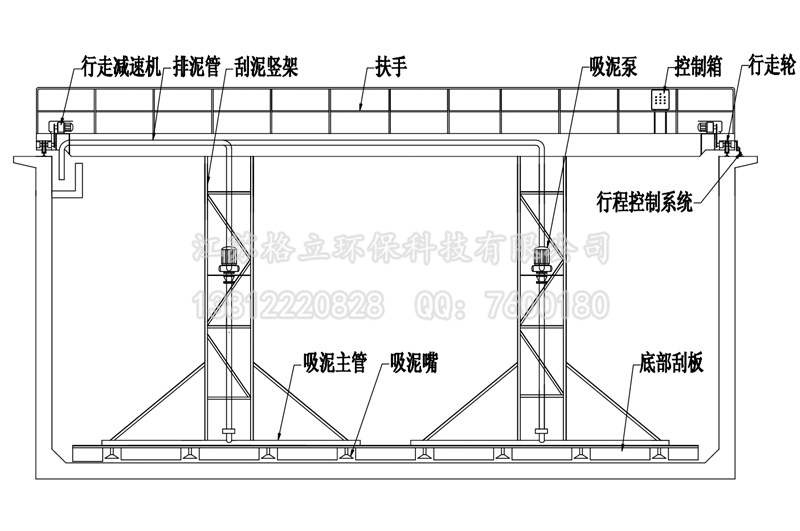

1、泵吸形式

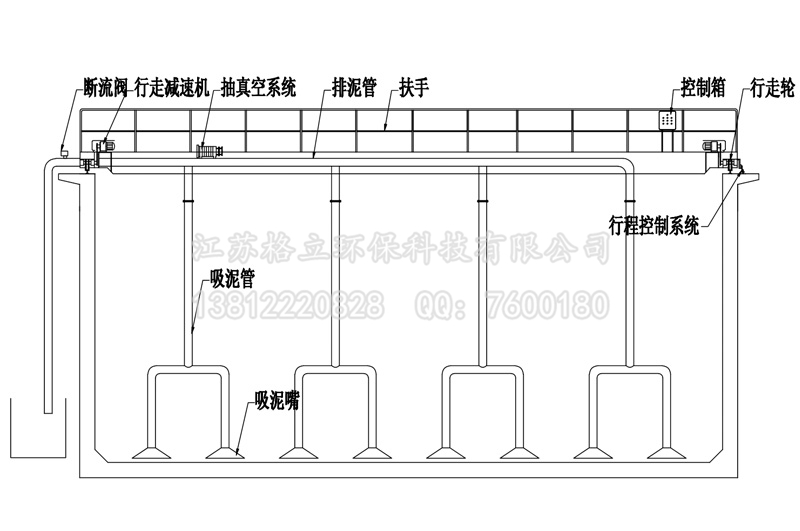

2、虹吸形式
五、控制系统
控制系统为用户选用或自备，在现场接入电源即可使用。
现场电控箱上采用就地起停控制按钮，现场电控箱上设有设备的启动、停机按钮及启动、停机、事故信号灯，为节省能耗，所有信号灯都采用节能型，在电控箱内设有电动机保护器。控制柜可设PLC远程控制接口，本电控箱采用碳钢防腐或不锈钢外壳，室外防雨。
